越流抑制グレーチング ヨドウォーターフォールズ

  • NETIS登録済
  • 東京都建設局新技術登録済
  • 福岡新技術・新工法活用促進制度登録済
  • 茨城県新技術データベースIT'S登録済

水害対策に最適

近年、多発するゲリラ豪雨による
冠水対策として自治体からも注目されています。

ガイドスロープ採用

120mm/hの集中豪雨でも
画期的な集水効果により、冠水を抑制します。

従来のグレーチングでは、水の流れが多く、速くなると水がグレーチング桝内に落下せず、桝を超えて流れる「越流」が起きます。
その「越流」を最小限に抑えるためにガイドスロープを採用。
画期的な集水効果を可能にしました。

このコンテンツを表示させるには Adobe Flash Player が必要です。

Flash Player を入手する

集中豪雨が発生しやすくなっています。

  • ○2004年の新潟や福井などの北陸地方、2005年には北陸をはじめ九州、中国、そして東京も集中豪雨にみまわれました。
  • ○下表のように、近年は集中豪雨の発生件数が増加する傾向がみられます。

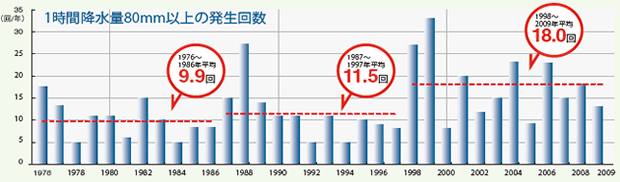

1時間降水量80mm以上の発生回数

全国約1,300地点のアメダスデータから年間の延べ発生回数を集計して、1,000地点当たりに換算。(気象庁のデータをもとに作成 )

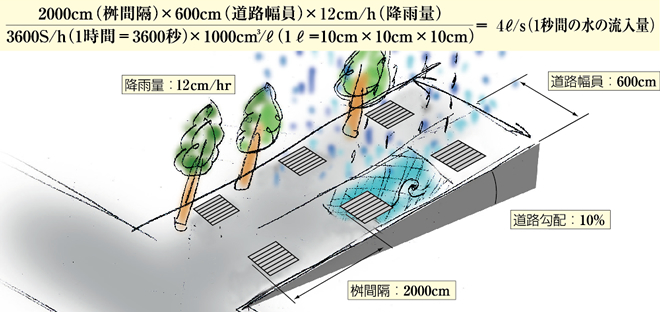

降雨量を3年確率10分間降雨強度の120㎜/hに設定すると下図の場合は、1マスあたりの流入量は4ℓ/sになります。

4ℓ/s(1秒間の水の流入量)

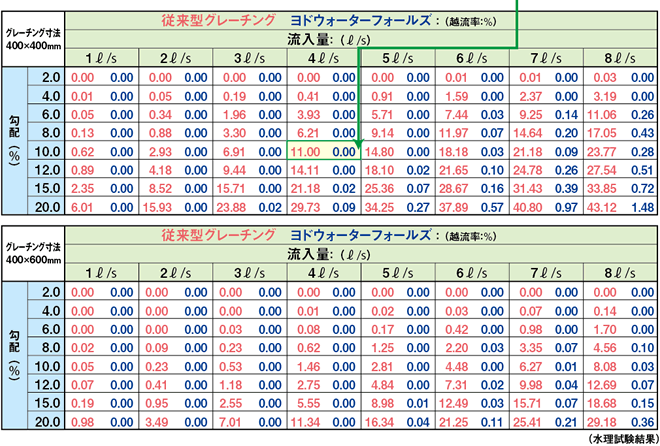

グレーチング寸法400㎜×400㎜および400㎜×600㎜における越流率一覧表(当社実験値から算出)

●従来型グレーチングでは、11%(264ℓ/10分間)越流しますが、ヨドウォーターフォールズでは、越流率が0%です。

施工例

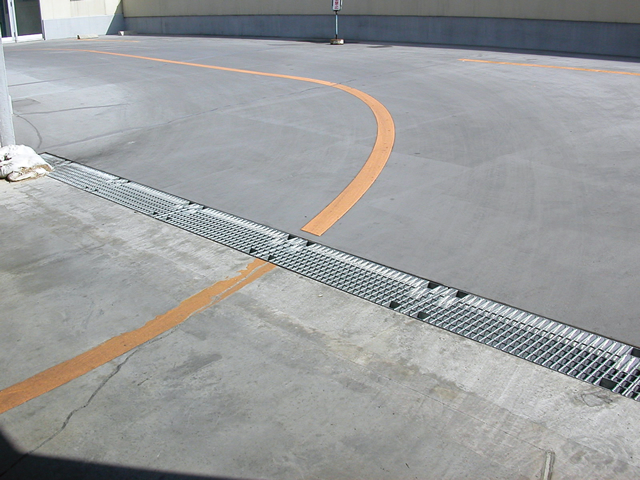

  • 熊本市内立体駐車場 2005.7 施工
    熊本市内立体駐車場
    2005.7 施工
  • 大阪府吹田市 2005.7 施工
    大阪府吹田市
    2005.7 施工

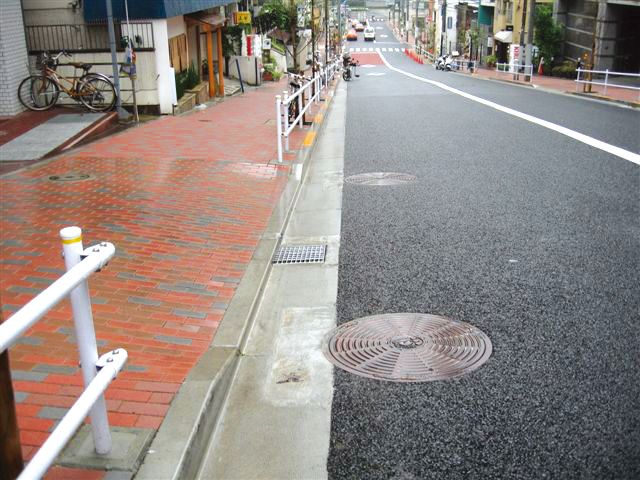

  • 東京都渋谷区 2006.1 施工
    東京都渋谷区
    2006.1 施工

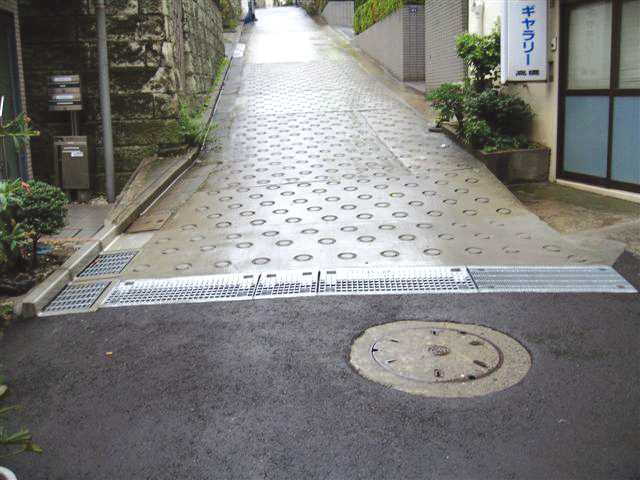

  • 東京都新宿区 2006.3 施工
    東京都新宿区
    2006.3 施工

ページの先頭へ

EGS みぞぶた横断溝用 ツブツブセーファー

EGC 固定式みぞぶた ツブツブセーファー

EGC 固定式みぞぶた ツブツブセーファー

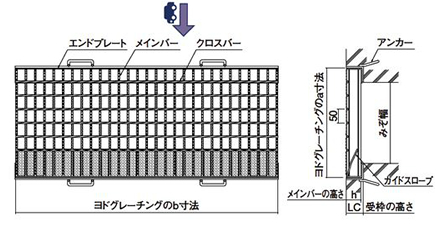

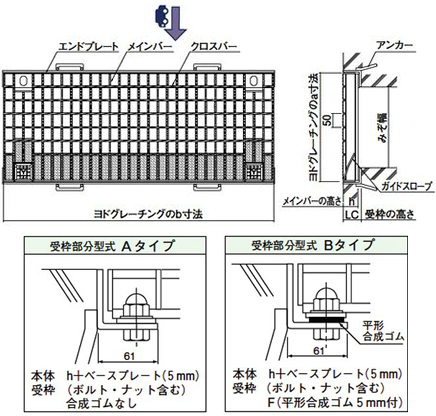

構造図

重量・価格表の詳細はこちら

品目 荷重 みぞ幅
L(mm)
PDF CAD
EGC
固定式みぞぶた
ツブツブセーファー
T25
固定式
みぞぶた
200 (PDF:74KB) (DXF:140KB)
200(ゴム付き) (PDF:76KB) (DXF:141KB)
250 (PDF:75KB) (DXF:140KB)
250(ゴム付き) (PDF:74KB) (DXF:141KB)
300 (PDF:74KB) (DXF:144KB)
300(ゴム付き) (PDF:76KB) (DXF:143KB)
350 (PDF:81KB) (DXF:162KB)
350(ゴム付き) (PDF:82KB) (DXF:162KB)
400 (PDF:76KB) (DXF:145KB)
400(ゴム付き) (PDF:76KB) (DXF:147KB)
450 (PDF:77KB) (DXF:147KB)
450(ゴム付き) (PDF:77KB) (DXF:149KB)
500 (PDF:98KB) (DXF:182KB)
500(ゴム付き) (PDF:100KB) (DXF:183KB)
T20
固定式
みぞぶた
200 (PDF:100KB) (DXF:162KB)
200(ゴム付き) (PDF:100KB) (DXF:162KB)
250 (PDF:74KB) (DXF:142KB)
250(ゴム付き) (PDF:76KB) (DXF:142KB)
300 (PDF:75KB) (DXF:142KB)
300(ゴム付き) (PDF:74KB) (DXF:144KB)
350 (PDF:74KB) (DXF:146KB)
350(ゴム付き) (PDF:76KB) (DXF:145KB)
400 (PDF:82KB) (DXF:163KB)
400(ゴム付き) (PDF:83KB) (DXF:164KB)
450 (PDF:77KB) (DXF:147KB)
450(ゴム付き) (PDF:77KB) (DXF:149KB)
500 (PDF:78KB) (DXF:148KB)
500(ゴム付き) (PDF:78KB) (DXF:151KB)
T14
固定式
みぞぶた
200 (PDF:102KB) (DXF:174KB)
200(ゴム付き) (PDF:104KB) (DXF:203KB)
250 (PDF:100KB) (DXF:164KB)
250(ゴム付き) (PDF:103KB) (DXF:164KB)
300 (PDF:74KB) (DXF:143KB)
300(ゴム付き) (PDF:76KB) (DXF:143KB)
350 (PDF:75KB) (DXF:143KB)
350(ゴム付き) (PDF:77KB) (DXF:144KB)
400 (PDF:76KB) (DXF:145KB)
400(ゴム付き) (PDF:76KB) (DXF:146KB)
450 (PDF:77KB) (DXF:146KB)
450(ゴム付き) (PDF:76KB) (DXF:147KB)
500 (PDF:78KB) (DXF:143KB)
500(ゴム付き) (PDF:79KB) (DXF:144KB)

ページの先頭へ

EGM ますぶた(110°開閉型) ツブツブセーファー

EGM ますぶた ツブツブセーファー

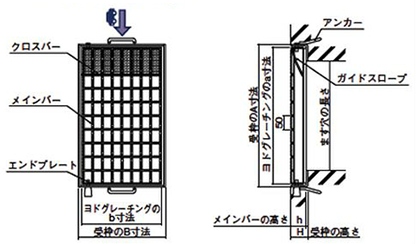

構造図

重量・価格表の詳細はこちら

品目 荷重 ます穴
横×長(mm)
PDF CAD
EGM
ますぶた
(110°開閉型)
ツブツブセーファー
T25
ますぶた
(110°開閉型)
300x400 (PDF:54KB) (DXF:108KB)
400x400 (PDF:56KB) (DXF:116KB)
500x400 (PDF:62KB) (DXF:125KB)
300x500 (PDF:52KB) (DXF:109KB)
400x500 (PDF:56KB) (DXF:117KB)
500x500 (PDF:62KB) (DXF:126KB)
300x600 (PDF:45KB) (DXF:105KB)
400x600 (PDF:48KB) (DXF:111KB)
500x600 (PDF:50KB) (DXF:117KB)
600x600 (PDF:52KB) (DXF:121KB)
T20
ますぶた
(110°開閉型)
300x400 (PDF:52KB) (DXF:108KB)
400x400 (PDF:56KB) (DXF:116KB)
500x400 (PDF:60KB) (DXF:123KB)
300x500 (PDF:52KB) (DXF:109KB)
400x500 (PDF:56KB) (DXF:117KB)
500x500 (PDF:63KB) (DXF:126KB)
300x600 (PDF:52KB) (DXF:109KB)
400x600 (PDF:57KB) (DXF:117KB)
500x600 (PDF:62KB) (DXF:125KB)
600x600 (PDF:68KB) (DXF:133KB)
T14
ますぶた
(110°開閉型)
300x400 (PDF:54KB) (DXF:121KB)
400x400 (PDF:58KB) (DXF:130KB)
500x400 (PDF:63KB) (DXF:140KB)
300x500 (PDF:53KB) (DXF:109KB)
400x500 (PDF:59KB) (DXF:117KB)
500x500 (PDF:62KB) (DXF:125KB)
300x600 (PDF:52KB) (DXF:110KB)
400x600 (PDF:57KB) (DXF:117KB)
500x600 (PDF:64KB) (DXF:128KB)
600x600 (PDF:68KB) (DXF:137KB)

ページの先頭へ

EGW 正方形ますぶた(落し込み式) ツブツブセーファー

EGW 正方形ますぶた ツブツブセーファー

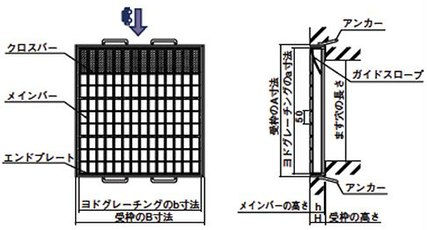

構造図
